5. L'eonMarc PE1RJG en zijn EHantenne.

Het was een koude winterdag ergens in december.

Nou ja, dat klopt niet helemaal, maar het maakt het verhaal wel wat spannender. Het was een vrijdagmiddag in maart van dit jaar. Ik was vroeg uit mijn werk, en nog belangrijker: er was niemand thuis. Dat klinkt vervelender als dat ik het bedoel, maar iedere amateur moet het toch met mij eens zijn dat experimenten (mits ondersteuning nodig voor het aanzetten dan wel vasthouden van apparatuur gewenst is) in alle stilte moeten worden uitgevoerd? Zo ook met dit project: de EH antenne.

Hoe het allemaal begon:

Een flinke tijd geleden had ik een artikel gelezen in Electron over een wonderlijke antenne. De magnetische EH antenne. En tja... nieuwsgierig als ik ben, wilde ik daar meer over weten. Samen met mijn radio maatje (Ron van Lith; PD3RON) ging ik op zoek naar meer informatie. En al gauw mailden we elkaar de mooiste websites toe (ga zelf maar eens kijken op internet als je nieuwsgierig begint te worden!).

Maar ja, daarmee hadden we zo'n ding nog niet gebouwd. Maar zo moeilijk kon het toch niet wezen. Er waren immers niet veel ingrediënten nodig voor een EH antenne. Men neme: een stukkie PVC pijp, een plaatje of twee koper, een klosje draad en wat aansluit materie. Dat tezamen in pot stevig roeren op het vuur. Nee, dat gaat verkeerd, da's een ander hobby!

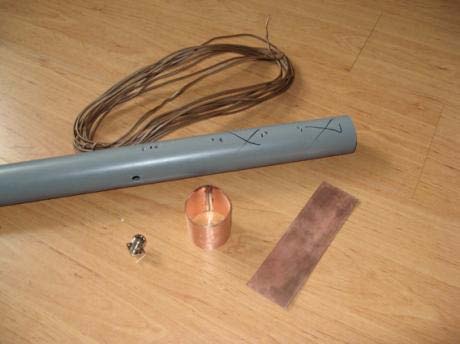

Maar goed deze spullen moesten dus worden aangeschaft. Gelukkig was er een amateurbeurs in Rosmalen. En ja hoor... de platen koper werden gescoord. Het was dan wel printplaat, maar het was een plaat. De printplaten waren zo dun, dat deze met gemakt rond gebogen konden worden. Dus kopen die hap.

Vervolgens een buis gehaald bij de Gamma, dat zeg ik: Gamma. En natuurlijk

moest de elektriciteitskrat er thuis ook aan geloven. Want waar had ik nou toch dat stukkie installatiedraad gelaten?

En toen ik dit dus allemaal bij elkaar had was het wachten geblazen op... het juiste moment. En dat moment kwam dus op die vrijdagmiddag in maart.

Eerst begon ik met het afknippen en rondbuigen van de koperen printplaat. Het knippen kon overigens gewoon met een normale schaar, het was hele dunne print. Ik moet overigens nog wel een nieuwe schaar kopen voor in de keuken, want ik geloof dat mijn vrouw iets zei over een kapotte schaar die zo bot was als een... ach vul zelf maar in.

Maar goed, het koper was geknipt en toen moest ik het buigen om de pijp. De oplettende lezer denkt: He massief koper is iets anders dan het rond buigen van een dubbelzijdige print om zo' n pijp, dat klopt, maar ik ben erachter dat het geen drol uitmaakt.

Vervolgens werden alle gaten geboord in het PVC. Dit was nodig om het draad op te wikkelen. Een EH antenne bestaat immers uit twee stukken koper (de capaciteit) met daartussen een spoel (de inductie). Om de zender via een coaxkabel aan te sluiten op het hele geval is er ook nog een inkoppellus nodig. Ook dat moest dus een spoel worden. Dus uiteindelijk heb je twee koperen platen en twee spoelen. Voor degene onder ons die dit allemaal wat duizelt, kijk eens op: http://www.luisteramateur.nl/foto/EH/20060622%20EH%20Orginale/ of op: http://users.telenet.be/ON6UQ/antennes.html

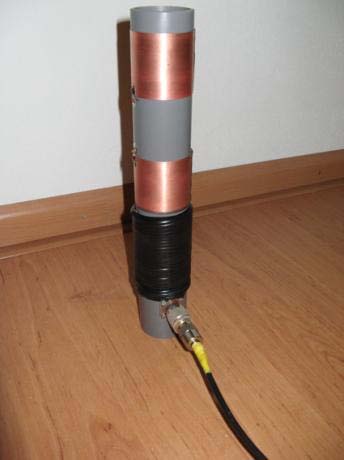

Na het boren van de gaten was het klooien geblazen. De koperen draad moest gewonden worden op de buis en via het midden van de buis (je leest het goed) naar beneden gebracht worden. De ander spoel moest juist niet door het midden en via de zijwand weggevoerd worden. Na heel wat gehannes en gevloek kwam het voor elkaar. En tja, na wat soldeer en aansluitwerk kon ik gaan testen. Verbluffend! Absoluut. Signalen welke op mijn draad antenne ontvangen werden, kwamen op dat kleine rotsprietje (opgesteld tussen de was in de wasmand!) bijna even hard binnen! Zenden daarentegen ging niet gelijk goed. Het kostte wat moeite om de inkoppellus precies goed te krijgen en zo de gewenste SWR te creëren.

Ook raad ik het af om dat ding vlak naast je hoofd aan te zetten. Uit ervaring weet ik dat je de straling wel niet ziet, maar bij 15 watt begin je toch al iets raars te voelen in je hoofd... Ahum... nee vrouw het valt wel mee!

Daarom koos ik dus voor de wasmand.

Maar nu komt het. Zenden leuk, ontvangen leuk en toen moest ik de kabel nog even netjes weg werken. Tja en toen gebeurde het: De SWR versprong!. Huh? Ja, de resonantiefrequentie van de antenne begon te wandelen.

Wat ik ook probeerde: baluns, opgerolde coax, dure coax, lange coax, korte coax... De enige conclusie die ik kon trekken was dat de coax een afgestemde kring begon te vormen. Niet zo gek eigenlijk... Want je hebt te maken met een XL (de Ohmse waarde / reactantie) van de spoel en met de capacitieve waarde van de platen (XC). Nu vermoed ik dat deze bij een dergelijke antenne tezamen precies de juiste afsluitweerstand van 50 Ohm veroorzaken. Immers XL is in een kruisdiagram naar boven gericht, en XC naar beneden. Resultaat: een Ohmse weerstand.

Helaas kan ik het allemaal niet zo nameten en zijn het enkel vermoedens, maar toch denk ik dat het zo is. De antenne komt daarom niet in de mast, maar hij is wel erg leuk, klein en schattig om mee te nemen op vakantie. Ideaal om mee te funken vanuit een hotel. En als hij naast frequentie staat? Dan leg je de coax toch even wat anders...

Wie weet binnenkort weer wat nieuwe verhalen!

Groetjes, LeonMarc Roefs PE1RJG

NB. Dit verhaal is mij aangegeven door Carla (PD2YL) en is afkomstig van http://www.electronicaclub.nl.
