3. Leuke fout in Kenwood TS700

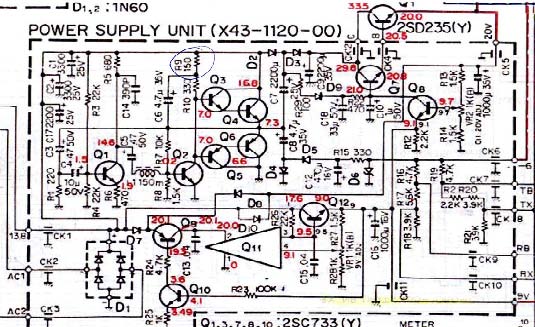

Probleem was : lagere output , totaal geen Smeter uitslag en ook de meter op het frontpaneel gaf aan dat de VHF output tijdens zenden erg laag was . De set werkte verder wel , afgezien dan van de ontvanger ongevoeligheid en de lagere output . Na wat te hebben gemeten bleek dit aan een fout in het voedingsdeel te liggen . Daar worden diverse spanningen gemaakt , zoals 9 V , 20 V ( voor de PA ) 13,5 V en – 6 V . En die 6 V. was er niet terwijl de 20 V slechts zo’n 14 volt was . Nu zag ik ook dat de ongevoeligheid van de ontvanger te maken had met die – 6 V , want deze spanning werd ook voor de AGC gebruikt en daardoor werden de mosfets in de RF trappen niet meer goed ingesteld en ook de AGC werd afgeleid van deze – 6 V. Nu zag ik in het schema van de voeding dat de 20 V en de – 6 V vanuit dezelfde schakeling werden afgeleid , dus daar moest gezocht worden . Hier het schema van de voeding …

Het gaat hier om de schakeling met de transistoren Q 1 , 2 , 3 , 4, 5 en 6 . Die jongens die dat indertijd bedacht hebben waren lang niet gek … hoe krijg je 20 volt uit 13,5 Volt ?

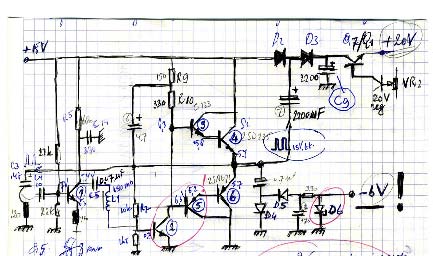

Voor de geïnteresseerden heb ik geprobeerd om de schakeling wat vereenvoudigd te tekenen en er wat details van te geven . Het is best wel eens leuk om vanwege een reparatie je wat meer te verdiepen in een schakeling . Zie daarvoor het detail hieronder ..

Er wordt een pulsgenerator gebruikt .. de schakeling is in zijn geheel een soort pulsvormer … zie dat Q5 en Q4 een NPN darlington vormen , evenals Q5 en Q6 een PNP darlington . Deze schakeling met 2 transistoren op elkaar ( cascade ) kennen we ook uit de LF versterker techniek . Hierbij zijn de laatste 2 transistors wat zwaardere jongens . Dus zijn het 2 powerdarlingtons . Door de terugkoppeling vanuit de “eindtrap “ naar de ingang van Q 1 treedt oscillatie op en er ontstaan pulsen ( blokgolven ) . Het punt waar de beide emitters van Q4 en Q6 aan elkaar zitten is de uitgang . Daar staat die blokgolf en door de condensator van 2200 mF ( C 7 ) en de diode D3 worden deze pulsen gelijkgericht en er ontstaat een flinke gelijkspanning van zo’n 25 volt . Via de regeltransistor Q7/Q1 die wordt ingesteld met de potmeter VR 1 kan de emitterspanning worden ingesteld op 20 Volt ! Ook wordt uit de blokspanning de – 6 Volt gemaakt en wel via de elco naar D4/D5 en door de zener D6 wordt de spanning op – 6 Volt gehouden .

De fout bleek uiteindelijk te liggen in slechte elco’s ( 2 x 0,47 micr.F ) en de beide transistoren Q4 en Q6. Het is wel belangrijk om daar z.g. complementaire transistoren voor te kiezen en als dat goed is meten we op het knooppunt van de beide emitters ongeveer de halve voedingsspanning . De set werkt weer zoals het hoort … wel heb ik voor een snelle controle een groene led gemonteerd wardoor ik meteen kan zien dat de – 6 Volt er is . Want als die er is dan werkt de rest voor de 20 volt eigenlijk ook .

73 , pa0sjm

4. RF in toetsenbord

Bij het werken in de BPSK31 mode was er een probleem op 10 m. Door het HF signaal werd het toetsenbord verstoord … Num. Lock en Caps Lock leds lichtten spontaan op , er kwamen vreemde tekens op het scherm en zelfs werd de computer uitgeschakeld door het HF . Om de kabel naar de PC had ik al ferriet clamps aangebracht en zelfs een ringkern waardoor de kabel enige slagen werd gevoerd , loste het probleem niet geheel op . Nu heb ik de bodemplaat verwijderd en nu bleek dat de afscherming van de kabel aan de kant van de print in het toetsenbord niet was verbonden .

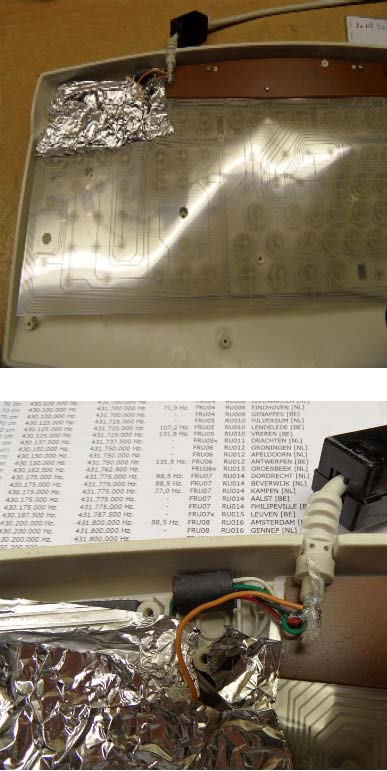

Op de foto is te zien dat ik om de afscherming van de kabel een draadje heb gedraaid en dit met een bindtouwtje stevig heb vast getrokken zo dat dit goed contact maakt met de afscherming van de kabel . De andere kant van dat draadje ( oranje ) heb ik aan een massa punt op het printje gesoldeerd . Ten overvloede heb ik de print omwikkeld met alluminium folie en ook dit met de massa verbonden . Leuk , maar waar : geen HF storing meer .

Misschien heeft iemand hier ook iets aan . 73 , pa0sjm
