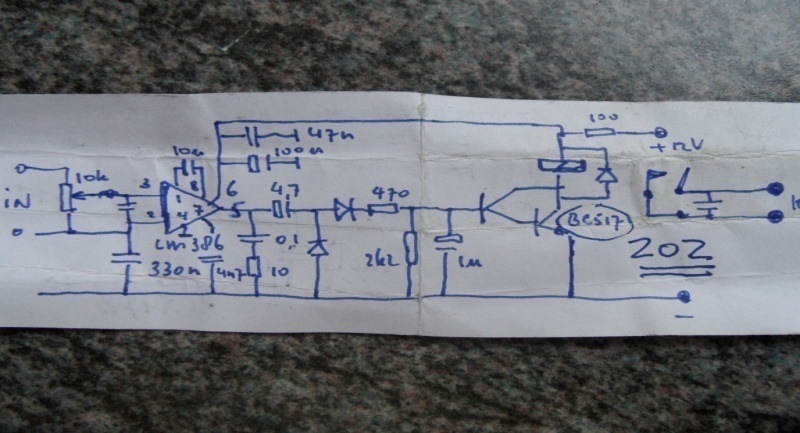

Hierbij nog even het schema … het signaal komt via de LM386 op een diode verdubbelaar en de spanning daaruit schakelt de Darlington waardoor het relais schakelt in het ritme van de CW signalen. Dat laatste is niet nodig , dus heb ik alleen de darlington ( BC517) in gebruik. De collector/emitter werkt nu als schakelaar en dat is dus het key signaal( gesleuteld open/dicht contact). Zelfs één BC547 doet het !

Ik had alles netjes gebouwd in een PVC kastje , de bekende kunststof kastjes met aluminium deksel .

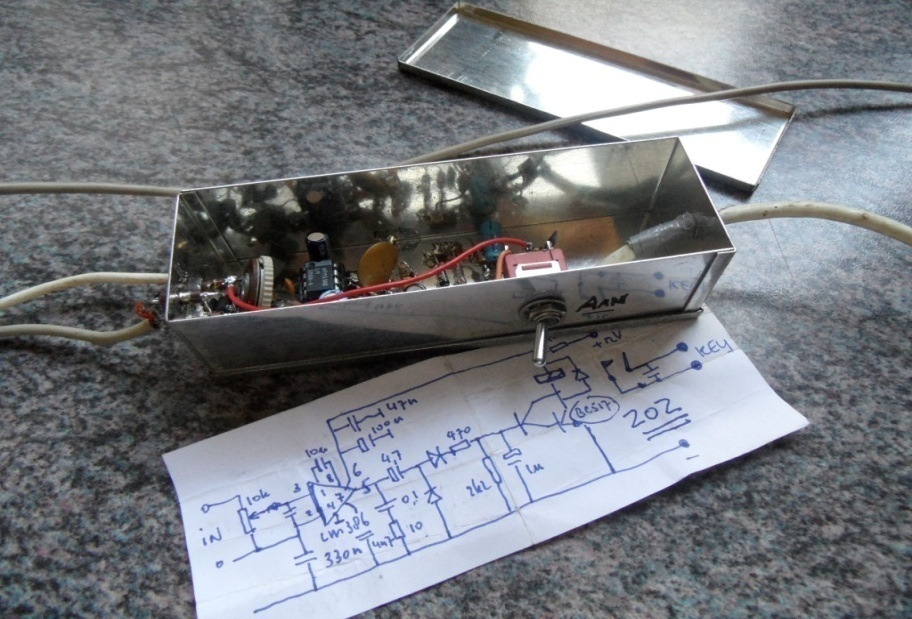

Maar vanwege RF instraling was er nogal wat afscherming nodig , dus het printje eerst met isolatietape omwikkeld en daarom enkele lagen aluminium folie . Dat was al een stuk beter . . . dacht ik . Want , had ik het op 20 m. bijv. RF vrij dan was het weer foute boel op 15 of 10 m. Een mooi blikken doosje van Evert Jan ( dank je wel ! ) bracht de oplossing . Het printje er in, alle aansluitingen via doorvoer condenstoren naar binnen . Deksel erop en hoezee , geen enkele RF instraling meer ! Zie verder op hoe het is afgewerkt.

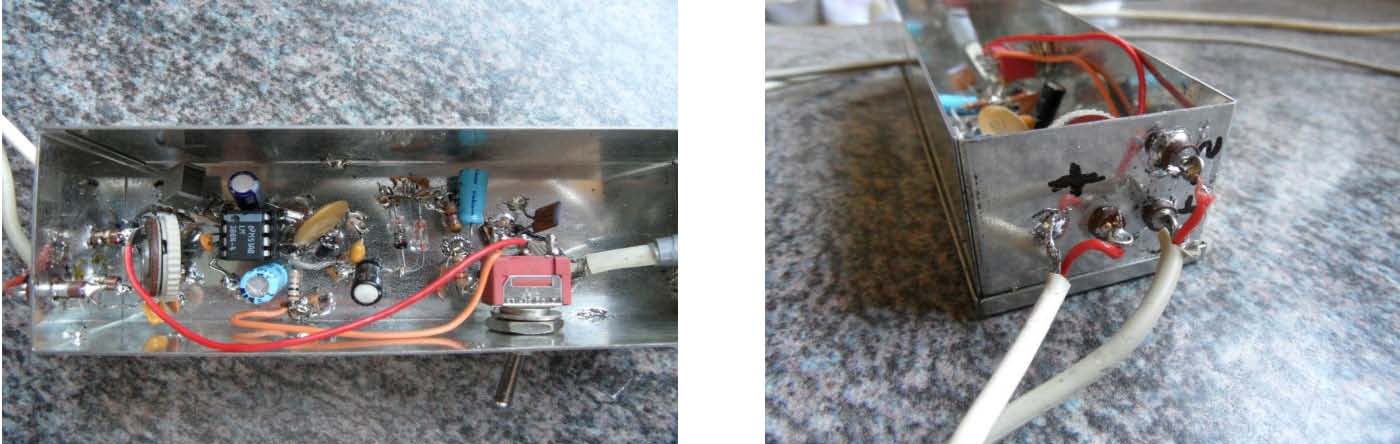

Hier een kijkje in het kastje en rechterfoto : de aansluitingen via doorvoer C ’s ( foto’s boven )

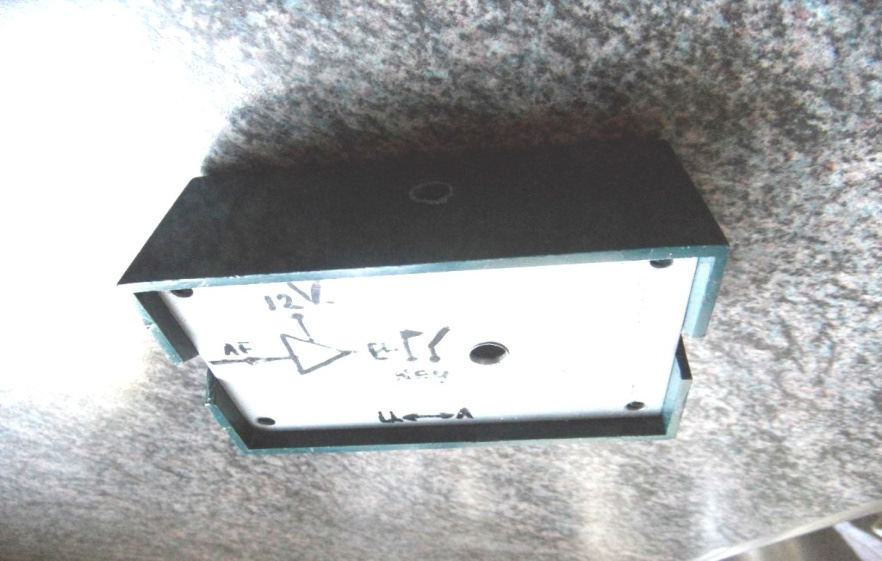

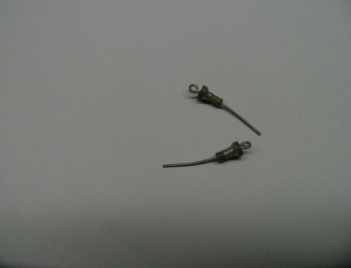

2 doorvoercondensatoren van 1 nF .

Och , hoewel dit allemaal vast en zeker bij iedereen bekend is wilde ik het toch in de nieuwsbrief kwijt

Hiermee wil ik aangeven dat afscherming en ontkoppeling erg belangrijk is maar ook dat zal wel oud nieuws zijn . Kijk ook nog even naar de ingang van de schakeling … de afscherming van de ingaande afgeschermde kabel is NIET met de massa van de schakeling verbonden maar via een grote capaciteit (330 nF ) naar massa. Verder zijn aan de ingang van de LM386 ferriet kralen gebruikt, dus op de verbinding van de potmeter loper naar de ingang van het IC. Dit alles om HF inspraak te voorkomen. Vol vermogen op alle banden .. dus gewoon door een betere afscherming te gebruiken en een HF “dicht“ kastje . Ik houd me aanbevolen voor commentaar. Dan weet ik in elk geval dat het gelezen wordt !!

73, Stef (PA0SJM)

6. Eraf

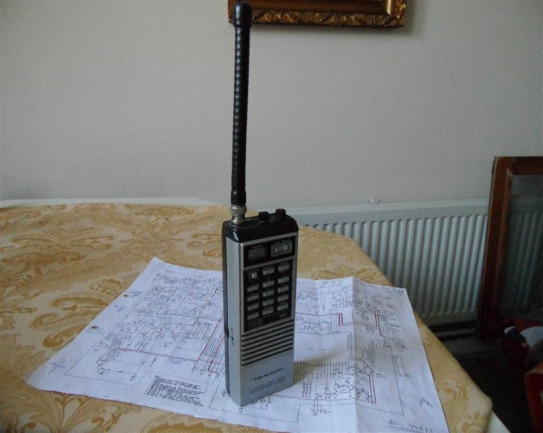

Aangeboden : Realistic PRO38 scanner .

Mocht iemand interesse hebben in dit scannertje, een Realistic PRO38 , dan hoor ik dat graag. Het is een 10 kanaals scanner. Met de toetsen kunnen de frequenties worden ingesteld per kanaal nummer. Er is ook nog een schema bij en ik had ergens ook nog een gebruikers handleiding, maar die moet ik dan zoeken . Of .. via google heb je dat ook . 3 Freq. banden : 66 88 Mhz , 136 – 174 MHz en 406 – 512 Mhz . Zonder batterijen . Prijs : fles rode wijn !

73 , pa0sjm@veron.nl

7. Nieuws uit de oude doos

PROEFNEMINGEN MET EEN TRANSPORTABELEN KORTEGOLFZENDER (1929).

Uitstekende resultaten op den 20 m band. De Duitsche zendamateur D4BX heeft onlangs met een transportabelen kortegolfzender interessante proeven genomen op; een in beweging zijnde motorboot. Bij de eerste proefnemingen was de zender in een woning te Berlijn opgesteld. De zender werkte toen op 40 m. De input was 8 watt. Reeds spoedig werden betrekkelijk goede resultaten bereikt. Eenigen tijd later werd de zender op een hoogte nabij Müncheberg opgesteld. Hierbij werd een dipoolantenne van 2 maal 10 m lengte gebruikt, die 1.50 m boven de aarde bevestigd was. De afstanden die thans overbrugd werden, waren reeds aanmerkelijk grooter dan voorheen.

Om te beproeven of de uitzendingen ook goed zouden zijn, wanneer de zender werkelijk in beweging was. installeerde men dezen op een kleine motorboot. Wederom maakte men gebruik van een dipoolantenne, welke tusschen den vlaggestok. den mast en den zender was bevestigd. Aan de kiel van de boot was een koperen plaat bevestigd, welke als aarde benut werd. Verder was er op het schip een tweelamps ontvanger geïnstalleerd. Met alle landen van Europa werden uitstekend verbindingen verkregen. De grootste afstand, welke overbrugd werd, was met Tiflis in den Kaukasus Het bleek dat, wanneer de motor van de boot werkte, dit niet de minste storingen in de qualiteit van den zender opleverde. Ontvangst was echter bijna niet mogelijk, wanneer de motor werkte. De zender was kristal gestuurd, zodat de golflengte volkomen constant was. Daar de proefnemingen gewoonlijk overdag plaats vonden en kortegolf telegafie op den 40 meterband over groote afstanden dan niet zulke goede resultaten oplevert, besloot men de uitzendingen op den 20 mband voort te zetten. Door een eenvoudig apparaat werd de frequentie verdubbeld. De stations waarmee thans gecorrespondeerd werd, meldden echter, dat de golflengte verre van constant was. Het bleek, dat dit het gevolg was van het schommelen van de boot en dat bovendien, zodra iemand in de boot zich bewoog een golflengteverandering plaats vond. De enige methode om de golflengte weer constant te maken, was het gebruiken van een kristal, dat speciaal bestemd was voor uitzendingen op 20 m. Men ging hiertoe dan ook over, waarna een groote verbetering bemerkt werd. Het gelukte spoedig met stations over heel de wereld in verbinding te komen, hetgeen voor een zender met een dergelijke geringe energie, een groot succes is. Telegrafieverbindingen werden verkregen met Canada, Java, Argentinië, NieuwZeeland, Australië en verschillende andere landen.

Carla (PD2YL)

8. Het lijstje van Sietse

De volgende items zijn over compleet of niet meer in gebruik in mijn shack en zoeken (kostprijs in overleg, maar doe zeker een bod) een nieuwe eigenaar:

2 x 10 el. Cue Dee antenne (gebruikt) 2 x Mast voorversterker voor 2m met voorschakelunits (gebruikt) 4m mastvoorversterker (nieuw) 2m eindtrap (+200 watt FM/SSB/CW), merk TE Systems, model 1410G, heeft 12v voeding 20A nodig (weinig gebruikt) 4 el. LFA yagi voor 50 MHz (nieuw) 4 el. CueDee yagi voor 50 MHz (gebruikt) 5 el. LFA yagi voor 70 MHz (nieuw) Rotor, Create 53 (gebruikt) 40 m dipool (MFJ) (nieuw) Bird 43 wattmeter met enkele courante meetkoppen (gebruikt) Yaesu NC50 batterij(snel)lader, werkt maar heeft een poetsbeurtje nodig

Ik heb nog wel meer leuke items, maar dat komt tzt wel, eerst maar eens kijken of hier belangstelling voor is.

73's, Sietse (PA4XA)
