INHOUD

1. Voorwoord (PA4XA)
2. Maandag 3 oktober 2016 (Bestuur)
3. Meetnetwerk Beretta (Hobbyscoop)
4. DXcluster handig? (PA1FJ)

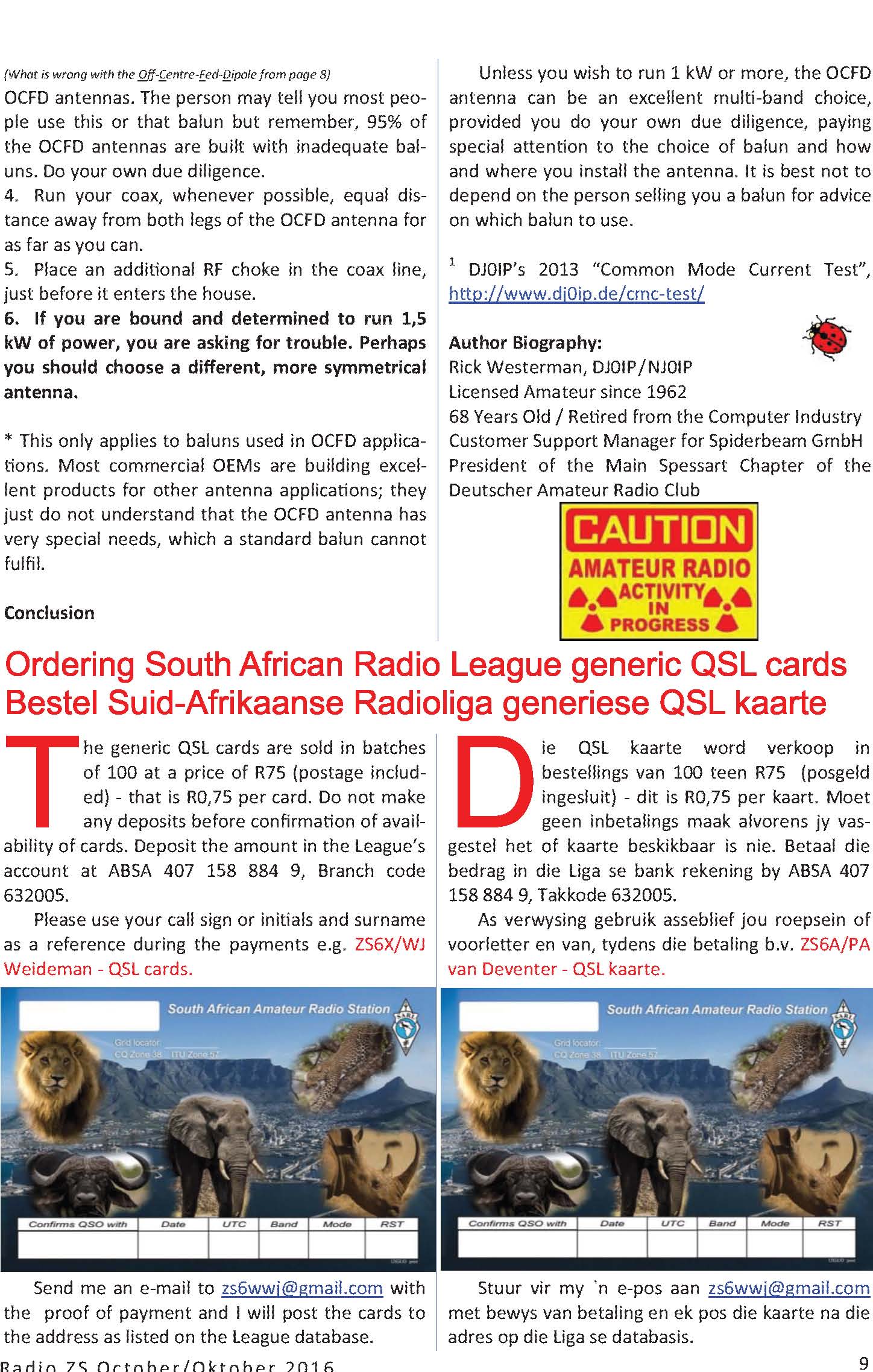

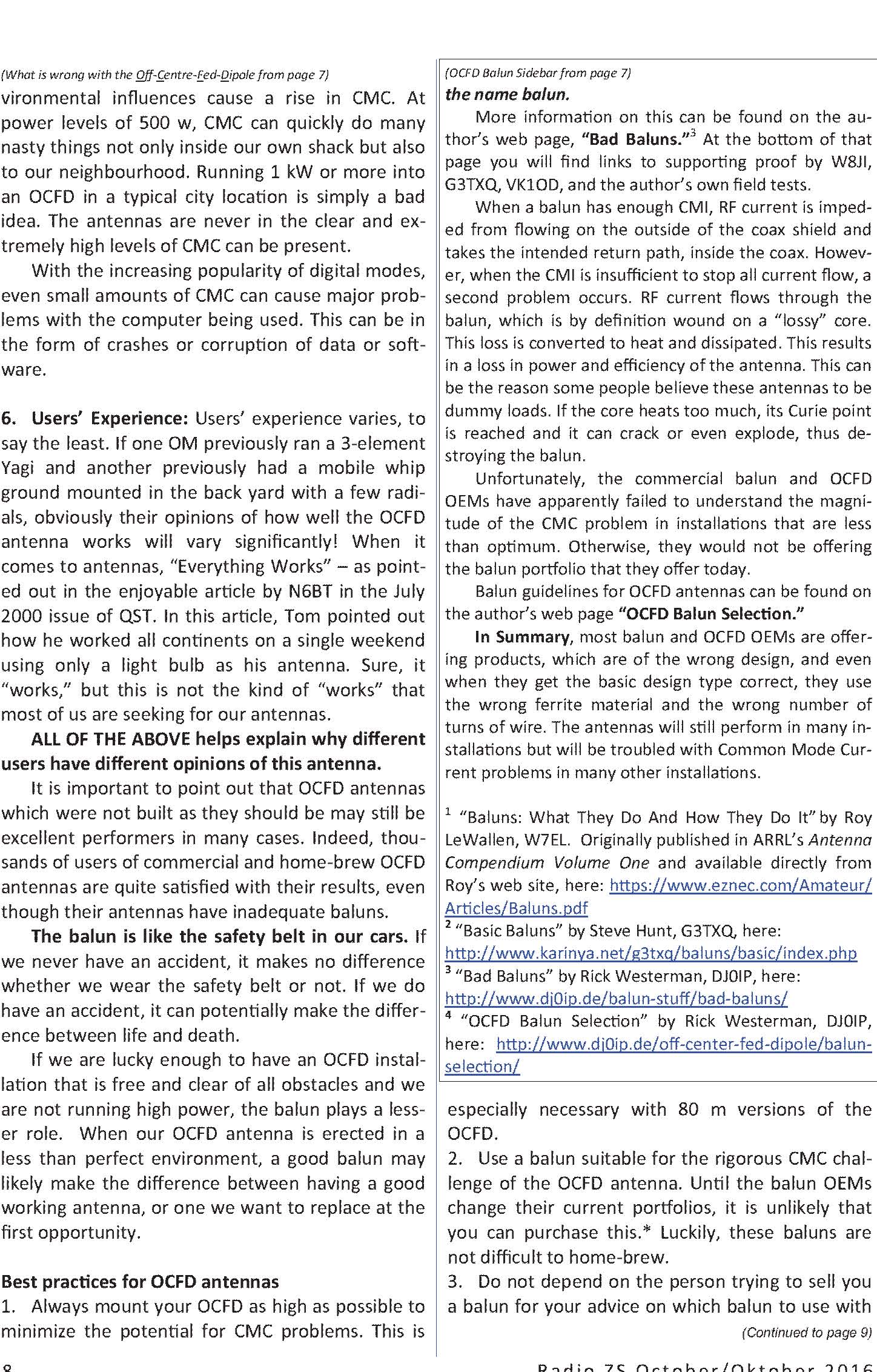

5. Off Center Fed Dipole (ZA bulletin)
6. Slotwoord (PA4XA)

1. Voorwoord

Gisteren was de Dag van de Radioamateur 2016. Het was weer een mooie dag. Vele bekenden gezien en gesproken. Ik had weinig of geen 'spulletjes' nodig, maar moest uiteindelijk bij André lenen om die paar dingen toch te kunnen bekostigen. Tsja, wij zendamateurs gaan altijd op pad met het idee dat we alles hebben, maar dat ene dingetje zal ik maar nodig hebben en niet meteen kunnen pakken. Nu weet ik dat dat soort ideeën vaker eindigen in 'ik had het inderdaad niet nodig' dan 'goed dat ik het toch even heb gekocht. Met dit feit in het achterhoofd is het natuurlijk prachtig dat onze afdeling op maandag 14 november a.s. alle leden de gelegenheid biedt om een tafeltje te pakken en daar al die 'ik had ze toch niet nodig, in e hoop dat er iemand langs komt die denkt 'maar dat ene dingetje zal ik maar nodig hebben en niet meteen kunnen pakken'. Komt het bekend voor?

V.w.b. de hobby is het hier rustig. Vorige week nog wel even wat qso's gemaakt in de CQWWSSB, maar dat is bijzaak. De hoofdzaak is de CQWWCW aan het einde van de maand. Gisteren was er een lezing van de EMC Commissie van de VERON en boy o boy het was een hele volle bak. Een grote zaal, maar toch stonden er nog mensen. Geeft dit iets aan? You bet, dat het iets aangeeft. EMC problemen (storingen) worden steeds meer een probleem en of we het nu leuk vinden of niet, iedere zendamateur zal moeten nadenken hoe hij of zij daar het hoofd aan gaat bieden. Ik roep al jaren dat wij in de afdeling een eigen 'EMC Commissie' moeten hebben. Waar kunnen we ons geld beter aan besteden dat aan middelen om onze hobby te beschermen. Ik roep het bestuur op om hier een punt van te maken. Ik begreep gisteren dat dit ook een agendapunt is tijdens de komende regioraden. Ik hoop dat de aanwezige besturen de handschoen oppakken en er werk van gaan maken. Een voorbeeld kan bijvoorbeeld het aanschaffen en bouwen van een 'EMCSpion' die via het blad Funk als bouw pakket word aangeboden. Deze blijkt verrassend goed te werken, dus één beschikbaar via de afdeling kan al een hoop helpen bij het lokaliseren van storingen. Zou je deze unit en andere handige EMC hardware niet via de EMC Commissie van de Veron kunnen aanschaffen, ideetje?

Helaas kan ik maandag de 14e zelf niet aanwezig zijn ivm QRLmatige verplichtingen. Maar mocht ik nog iets leuks voor de verkoping hebben dan zal ik een vertegenwoordiger vragen om deze toch te koop aan te bieden. Ik hoop dat iemand dan denkt 'maar dat ene dingetje zal ik maar nodig hebben en niet meteen kunnen pakken'. Fijne verkoping gewenst.

2. Maandag 14 november (let op de dag!!!)

Op maandag 14 november is er weer een bijeenkomst. Zoals gewoonlijk in november de verkoping. Nog ruim een week om shack en zolder uit te mesten en de boel in te pakken. Dat moet genoeg zijn. De bijeenkomst is zoals gewoonlijk in het clubgebouw van de

hengelsport vereniging in Purmerend, aan de Vrouwenzandstraat 157 in Purmerend. De avond begint om 20.00 uur en Marjan zal er weer zijn om ons te voorzien van de standaard natjes en droogjes. Erwin, onze QSLmanager, is weer thuis en zorgt weer voor de QSL koffer.

3. Meetnetwerk 'Baretta'

Wie kent ‘m niet; de papegaai Baretta van Piet – PD2HPE uit Utrecht. Deze radiopapegaai is bijna dagelijks te beluisteren via de bovenregionale repeaters PI3UTR en PI2NOS als hij vrolijk op de achtergrond mee zit te kletsen met zijn baasje. Tijd om Baretta een beetje roem te geven!! Hobbyscoop presenteert in samenwerking met PC7X het meetnetwerk Baretta:

Bovenregionaal Amateur Radio Experimentele Transmitter Test Applicatie

Okee, het is misschien een beetje een vergezochte afkorting, maar leuk vinden we ‘m wel :).

Wat is het meetnetwerk?

Baretta is een meetapplicatie die je gewoon in je webbrowser kan gebruiken voor het uitvoeren van verschillende metingen aan jouw zendinstallatie. Het idee hiervoor komt voort uit de immer voortdurende ergernis dat repeaters worden gebruikt als testplatform. Een testje op z’n tijd is natuurlijk niet erg maar dit loopt nogal eens de spuigaten uit. Omdat Hobbyscoop vindt dat dit beter kan is daarom gewerkt aan een netwerk van extra ontvangers die zijn bijgeschakeld naast de UHF ontvangers van PI2NOS. Op een separate lege frequentie, namelijk 431.600 MHz (geen shift), kan hierdoor naar hartelust getest worden zonder overlast te veroorzaken bij andere radiozendamateurs.

Meetfuncties

MeetnetNatuurlijk biedt het meetnetwerk meerwaarde ten opzichte van het testen op een repeater. We hebben daaromde volgende functies ingebouwd:

• De bekende kaartweergave van PC7X, zodat je kan vaststellen waar je allemaal te ontvangen bent.
• Een heuse Papegaai functie waarmee je, na het doen van een uitzending, jouw eigen modulatie kan beoordelen.
• Een deviatiemeter (FM modulatiemeter) zodat je kan beoordelen of jouw modulatie het juiste niveau heeft.

Er zitten nog enkele andere leuke features in de pen, maar dit kost nog wel flink wat ontwikkeltijd. Daarnaast zullen in de toekomst meerdere ontvangers worden toegevoegd…

Hoe werkt het?

Super eenvoudig:

1. Om het meenetwerk Baretta te openen klik je op de knop“MEETNETWERK” rechts op de Hobbyscoop website.
2. Stem je transceiver af op 431.600MHz. Gebruik geen shift en ook geen CTCSS toon.
3. Papegaai, desgewenst activeer je links onderin de papegaai knop, deze wordt dan lichter van kleur.
4. Zodra je gaat zenden zie je onmiddellijk de ontvangers waarop je binnenkomt.
5. Spreek nu in de microfoon, bij voorkeur precies zoals je dit ook tijdens een QSO doet.
6. Zodra je de microfoon loslaat gaat het papegaai knopje rood knipperen en wordt jouw audio via de PC opnieuw afgespeeld.
7. Je kan op deze manier de kwaliteit van jouw audio beoordelen. Eventueel kan je de referentiefile afspelen ter vergelijking.
8. modulatiemeter. Je ziet tijden spreken ook de niveaumeters uitslaan:

A. Als de Peak meter regelmatig naar de 0dB beweegt dan is alles in orde!

B. Het is niet erg als deze soms iets verder of minder ver uitslaat, maar niet voortdurend.

C. Je audio is duidelijk te zacht als deze niet boven de 6dB uitkomt.

D. Je audio is duidelijk te hard wanneer deze structureel boven de +6dB uitkomt.

9. In het histogram rechts onderin kan je prima of jouw modulatie gemiddeld gezien in orde is.

Tenslotte

Het meetnet is experimenteel en heeft tot doel om radiozendamateurs een middel te geven om naar hartenlust te testen. We verzoeken daarom dringend om niet langer de repeaters voor dit doel te gebruiken. Woon je (nog) niet in een gebied dat onder de dekking van Baretta valt dan vragen we je om een beetje geduld. Bij gebleken succes (en minder onnodig getest op repeaters) worden ontbrekende plekken ook van een meetpunt voorzien. Wij bedanken René – PC7X en Rob – PE1CHL voor hun inzet! Veel plezier met het meetnetwerk Baretta! Bron Stichting Hobbyscoop

https://www.hobbyscoop.nl/wpcontent/ uploads/2016/08/modulatiemeter.png https://www.hobbyscoop.nl/wpcontent/uploads/2016/08/Histogram.png

6. Slotwoord

Het was hard werken dit keer. Ik heb door tijd gebrek de nieuwbrief in delen moeten maken, maar goed net op tijd gelukt, hi.

A.s. maandag een mooie avond, dus hou de agenda's vrij. Best 73's, Sietse (PA4XA)
